기종 ML6030XL (표준형) ML6030XL (고속형) 이동 방식 플라잉 옵틱(3축 광이동) 발진기 45CF-R • 60XF 출 력(kW) 4.5 • 6.0 제어 방식 X-Y-Z 동시 3축 소재 크기(mm) 6100 X 3050 스트로크(mm) 469 X 3200 X 150 파렛트 체인저 선택 사양 이송 속도(M/min) 24, 50, 65 (X, Y, Z축) 50, 100, 65 (X, Y, Z축) 최대 커팅 속도(M/min) 20 30 반복 정도(mm) ±0.01 (X, Y축) 위치 정도(mm) 0.05/500 (X, Y축) 가공 헤드 자동 촛점 프리셋 헤드 PH-XS 최대 소재 중량(Kg) 950 (+α) 컨트롤러 LC30BP CPU 성능 64비트 화면크기 10인치 TFT 터치식 컬러 LCD 최소 지령 단위 (mm) 0.001 데이터 전송 네트워크, 이더넷, USB 메모리 발진기 45CF-R 60XF 출 력(kW) 4.5 (피크:5.0) 6 (피크:7.0) 발진가스 소모량(리터/시간) 3 4.5 발진기 전원(KVA) 69 90 칠러 공랭식 수냉식 칠러 전원(KVA) 40 44 ※ 상기 사양은 업그레이드로 인하여 상이할 수 있습니다. -
생산성
미쓰비시 독자의 발진기(4.5kW, 6.0kW)채용
X, Y축 모두 LM가이드와 랙크 & 피니언 방식 채용으로 고정도 달성
박판의 고속, 고정도 가공부터 후판의 고속 가공 기능
최신기능 채용으로 기존 대형기 대배 피어싱 시간 50~70% 단축
5" x 10" 판재의 경우 동시에 4매 작업 가능
카트리지 방식 렌즈 교환
표준의 긴 판재(2.1M x 6.1M)부터 3M x 6M 판재까지 가공 가능
고속 파워 센서 채용으로 알루미늄등 커팅시 우수한 성능 발휘(특허)
자동 파렛트 체인저 적용 가능(선택 사양)
후판에 작은 홀가공 제공(예: 철판 9t 에 직경 2.6mm 탭홀 가능)
출력대비 향상된 커팅능력

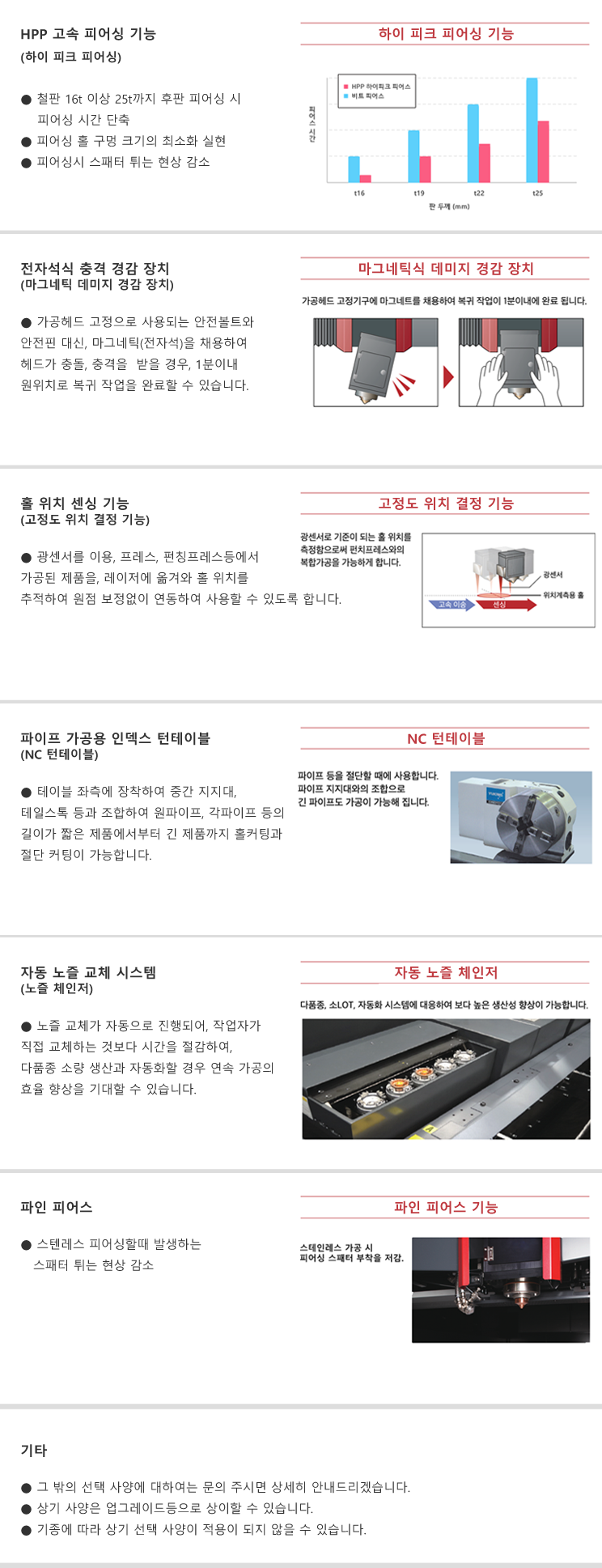

HPP(고피스 피어싱) 채용으로 후판 피어싱 시간 단축(선택 사양)조작성 미쓰비시 독자의 최신형 64비트 LC30BP 콘트롤러
터치식 10" 대화면 LCD화면
최신 콘트롤러에 의한 최신 기능과 기술 적용으로 조작성, 생산성 향상
간단 조작의 정지 위치 재시작 기능
가공 프로그램 수정 등 가공 전 준비 시간 단축안전성
광로 길이 일정 구조 채용으로 전가공 영역에서 균일한 절단 품질 실현
작업 정지 시, 에코모드로 전환 발진기 아이들링 정지
고속축류발진기 대비 30% CO2 절감
대기시 필요없는 경비 최대 90% 절감※ 그 밖의 기능과 선택 사양등에 대하여는 문의하여 주시고,
상기 내용은 업그레이드 등으로 인하여 상이할 수 있습니다.
